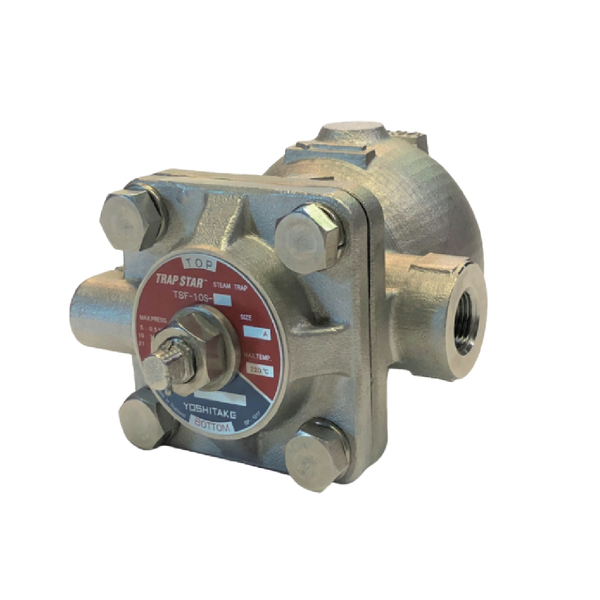

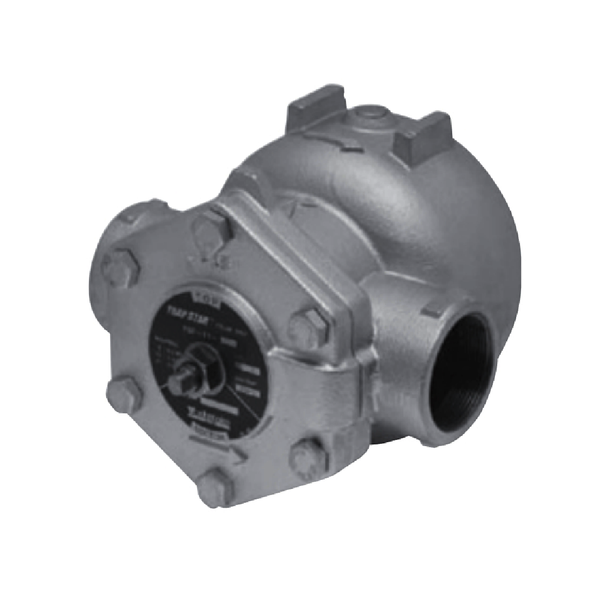

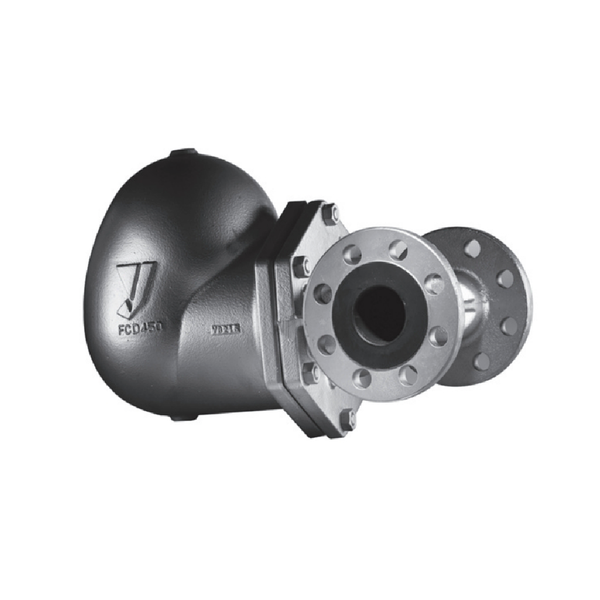

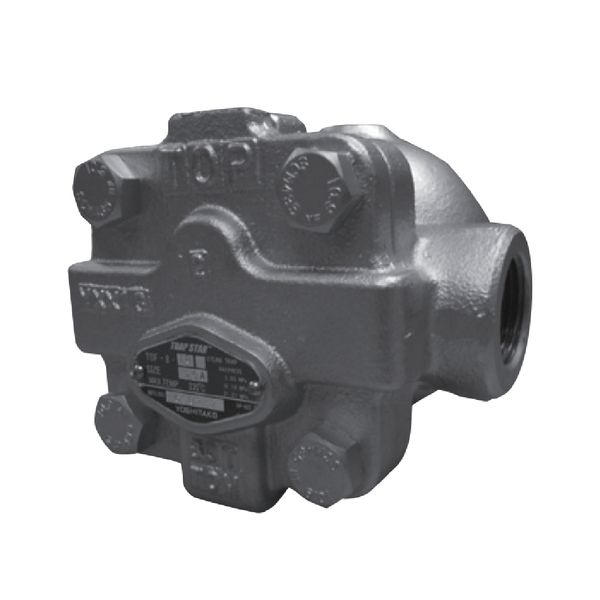

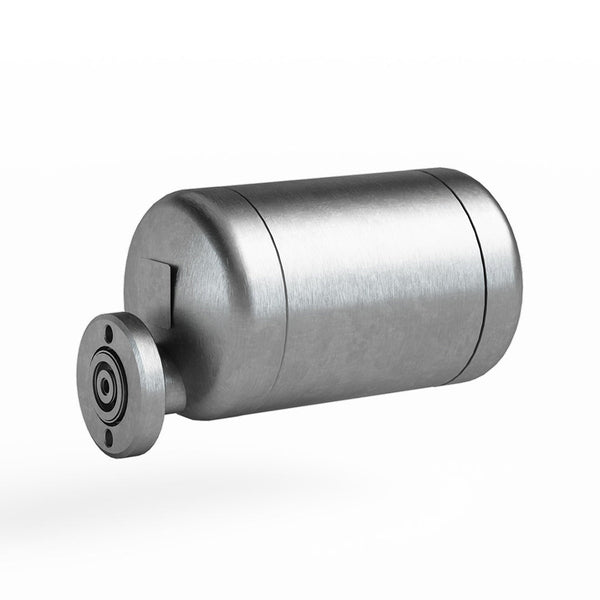

กับดักไอน้ำเชิงกล

ลักษณะที่สำคัญที่สุดของกับดักไอน้ำเชิงกลคือ การทำงานตามความแตกต่างของความหนาแน่นของไอน้ำและคอนเดนเสทซึ่งทำให้คอนเดนเสทไหลได้น้ำหนักของลูกลอยซึ่งทำหน้าที่ผ่านคันโยกทำให้วาล์วปิดเมื่อไม่มีกับดัก

เมื่อคอนเดนเสทเข้าสู่กับดักมันจะยกลูกลอยขึ้นและเปิดวาล์วเพื่อเอาชนะแรงดันที่กระทำกับมันหากไม่มีภาระคอนเดนเทสคงที่ลูกลอยจะตั้ง ค่าให้ปล่อยอย่าง ต่อเนื่องระดับคอนเดนเสทในตัวเครื่องอยู่เหนือวาล์วเสมอ

สร้างการซีลน้ำที่สมบูรณ์แบบกับดักลูกลอยแบบปิดสามารถระบายอากาศออกผ่านชุดระบายอากาศที่มีอุณหภูมิซึ่งติดตั้งอยู่ภายในตัวเครื่อง

Steam trap แบบลูกลอย หรือกับดักไอน้ำอุณหภูมิ

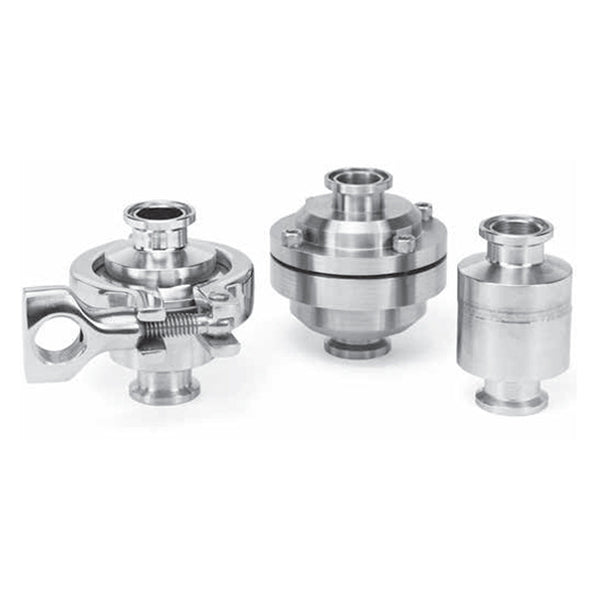

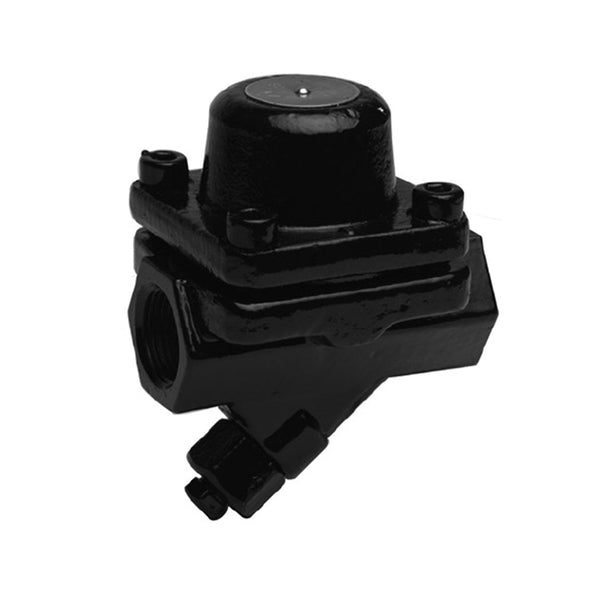

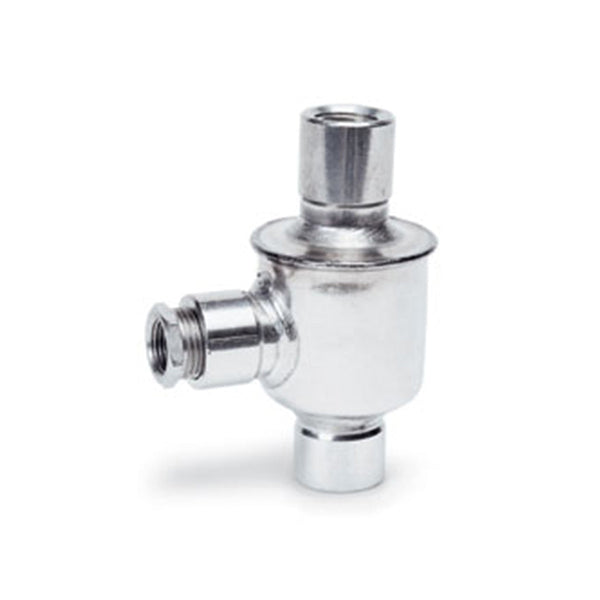

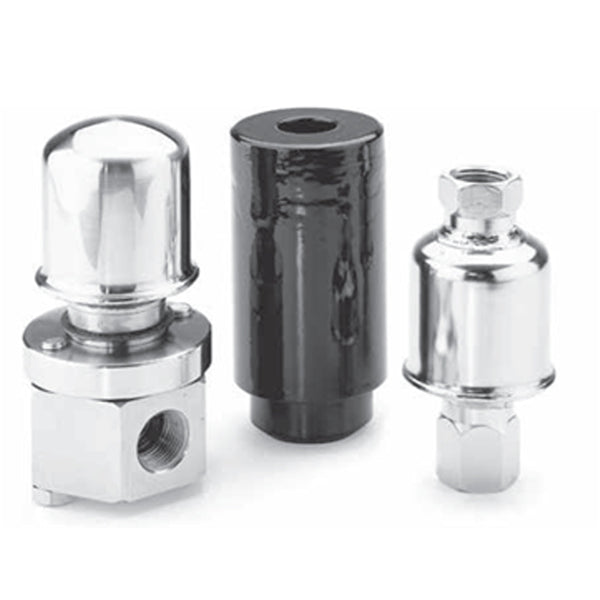

ลักษณะทั่วไปของกับดักไอน้ำแบบเทอร์โมสแตติกคือ การทำงานตามความแตกต่างของอุณหภูมิของไอน้ำและคอนเดนเสท

เมื่อคอนเดนเสทเย็นตัว ของเหลวจะควบแน่นลดความดันภายในของเมมเบรน ผลต่างของแรงดันที่ได้จะสนับสนุนแรงดันภายนอกที่กระทำต่อเมมเบรนเพื่อดึงกลับ และเปิดออริฟิซ ปล่อยให้คอนเดนเสทระบายออก

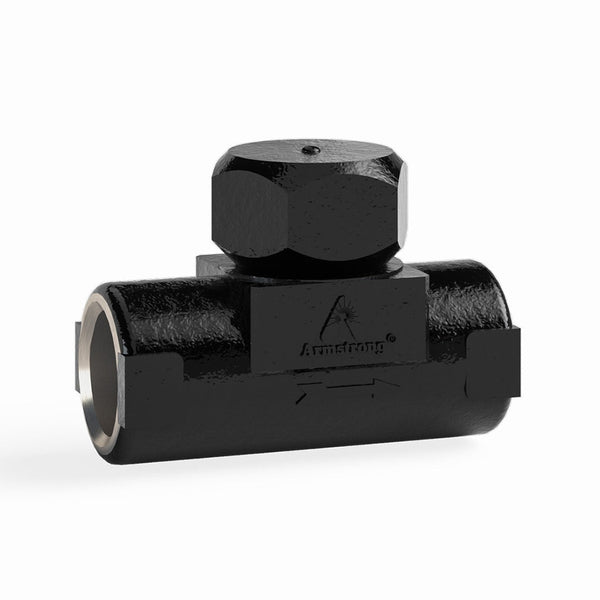

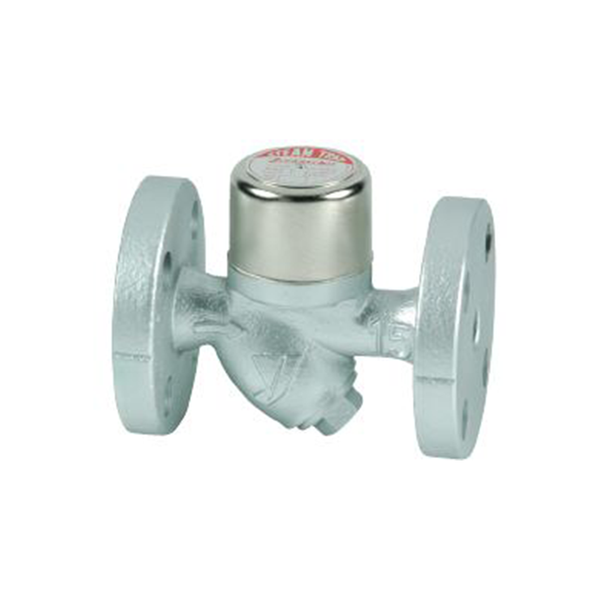

กับดักไอน้ำแบบเทอร์โมไดนามิกส์

กับดักไอน้ำตามอุณหพลศาสตร์ทำงานเป็นระยะตามความแตกต่างของความดันไดนามิกของไอน้ำและคอนเดนเสท และปล่อยคอนเดนเสทที่อุณหภูมิไอน้ำเท่ากัน

ไอน้ำที่เข้าสู่กับดักจะขยายตัวทันทีเมื่อไปถึงด้านหลังของแผ่นดิสก์ความเร็วการไหลที่สูงส่งผลให้ความดันใต้ดิสก์ลดลงไอน้ำที่อยู่เหนือจานรับแรงกดสูง และสมดุล

แรงดันนี้จะบังคับให้จานกดลงบนที่นั่งเพื่อปิดปากหรืออีกนัยหนึ่งเพื่อดักจับไอน้ำเมื่อคอนเดนเสทปรากฏขึ้นที่ช่องดักใต้และเหนือแผ่นดิสก์ แรงกดเหนือแผ่นดิสก์จะหายไปและปล่อยให้คอนเดนเสทระบายออก
