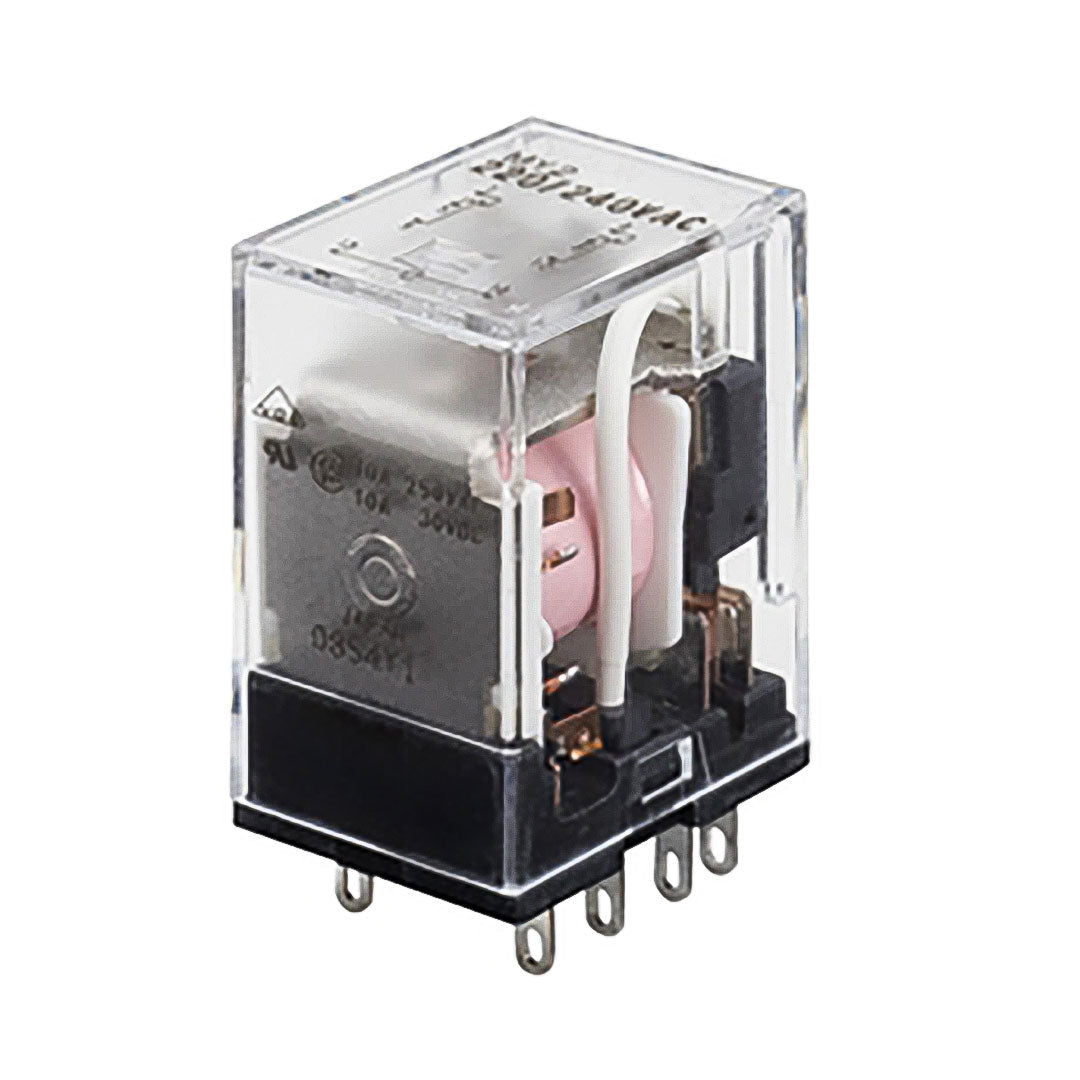

พาวเวอร์รีเลย์ Omron ขนาดเล็ก, 2 ขั้ว, หน้าสัมผัสเดี่ยว, การติดตั้งที่พื้นผิวเคส, 100/110 VAC MY2F AC100/110

พาวเวอร์รีเลย์ Omron ขนาดเล็ก, 2 ขั้ว, หน้าสัมผัสเดี่ยว, การติดตั้งที่พื้นผิวเคส, 100/110 VAC MY2F AC100/110

336.00 ฿
336.00 ฿
ลดราคา ขายหมดแล้ว

OMRON

รายละเอียด พาวเวอร์รีเลย์ Omron ขนาดเล็ก, 2 ขั้ว, หน้าสัมผัสเดี่ยว, การติดตั้งที่พื้นผิวเคส, 100/110 VAC MY2F AC100/110

หลักการทำงานของ MY2F AC100/110

MY2F AC100/110 เป็นรีเลย์ไฟฟ้าขนาดเล็กที่ใช้ควบคุมวงจรไฟฟ้าอื่นๆ ทำงานโดยใช้สนามแม่เหล็กจากขดลวดเพื่อสลับหน้าสัมผัสภายใน เมื่อจ่ายไฟ AC แรงดัน 100-110 โวลต์ให้กับขดลวด จะเกิดสนามแม่เหล็กดึงหน้าสัมผัส Normally Open (NO) ให้เชื่อมต่อกับหน้าสัมผัส Normally Closed (NC) เมื่อตัดไฟ สนามแม่เหล็กจะหายไป หน้าสัมผัส NO จะเปิดออก และหน้าสัมผัส NC จะปิด

รายละเอียดเพิ่มเติมเกี่ยวกับการทำงาน:

  • ขดลวด: MY2F AC100/110 ใช้ขดลวดแบบ AC แรงดันไฟฟ้าที่ใช้งานปกติคือ 100-110 โวลต์
  • หน้าสัมผัส: มี 2 ชุดหน้าสัมผัส คือ NO และ NC
  • การสลับหน้าสัมผัส: เมื่อจ่ายไฟ AC แรงดัน 100-110 โวลต์ให้กับขดลวด หน้าสัมผัส NO จะเชื่อมต่อกับ NC เมื่อตัดไฟ หน้าสัมผัส NO จะเปิดออก และ NC จะปิด
  • กระแสไฟฟ้า: กระแสไฟฟ้าสูงสุดที่หน้าสัมผัสรองรับคือ 10A
  • ขนาด: มีขนาดกะทัดรัด เหมาะสำหรับการใช้งานในพื้นที่จำกัด
  • การใช้งาน: MY2F AC100/110 นิยมใช้ในงานควบคุมอัตโนมัติ เช่น ควบคุมมอเตอร์ ไฟสัญญาณ โซลินอยด์วาล์ว ฯลฯ

ข้อควรระวัง:

  • ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าที่ใช้กับขดลวดสอดคล้องกับแรงดันไฟฟ้าที่ระบุ
  • ห้ามใช้ MY2F AC100/110 ในวงจรที่มีแรงดันไฟฟ้าหรือกระแสไฟฟ้าเกินพิกัด
  • ติดตั้ง MY2F AC100/110 ในพื้นที่ที่มีอากาศถ่ายเทสะดวก หลีกเลี่ยงการสัมผัสกับความร้อนหรือความชื้นสูง

ข้อมูลจำเพาะ

ความต้านทานการสัมผัส 50mΩ หรือน้อยกว่า (วิธีลดแรงดันไฟฟ้า DC5V 1A)
เวลาทำการ 20ms หรือน้อยกว่า (เมื่อใช้แรงดันไฟฟ้าที่กำหนด ไม่รวมการสะท้อนกลับของหน้าสัมผัส)
เวลากลับ 20ms หรือน้อยกว่า (เมื่อใช้แรงดันไฟฟ้าที่กำหนด ไม่รวมการสะท้อนกลับของหน้าสัมผัส)
ความถี่ในการเปิด/ปิดสูงสุด กลไก: 18000 ครั้ง/ชั่วโมง
อัตราโหลด: 1800 ครั้ง/ชั่วโมง
ความต้านทานของฉนวน ระหว่างขดลวดและหน้าสัมผัส: 100MΩ หรือมากกว่า (โดยเครื่อง
ทดสอบความต้านทานฉนวน 500V DC) ระหว่างหน้าสัมผัสที่มีขั้วต่างกัน: 100MΩ หรือมากกว่า (โดยเครื่องทดสอบความต้านทานฉนวน 500V DC)
ระหว่างหน้าสัมผัสที่มีขั้วเดียวกัน: 100MΩ หรือมากกว่า (โดยเครื่องทดสอบความต้านทานฉนวน 500V DC )
ทนต่อแรงดันไฟฟ้า ระหว่างคอยล์และหน้าสัมผัส: AC2000V 50/60Hz 1 นาที
ระหว่างหน้าสัมผัสที่มีขั้วต่างกัน: AC2000V 50/60Hz 1 นาที
ระหว่างหน้าสัมผัสที่มีขั้วเดียวกัน: AC1000V 50/60Hz 1 นาที
ความต้านทานการสั่นสะเทือน (ความทนทาน) 10 ~ 55 ~ 10Hz แอมพลิจูดเดี่ยว 0.5 มม. (แอมพลิจูดสองเท่า 1 มม.)
ความต้านทานการสั่นสะเทือน (ทำงานผิดปกติ) 10 ~ 55 ~ 10Hz แอมพลิจูดเดี่ยว 0.5 มม. (แอมพลิจูดสองเท่า 1 มม.)
ทนต่อแรงกระแทก (ความทนทาน) 1,000 ม./วินาที2
ความต้านทานต่อแรงกระแทก (ทำงานผิดปกติ) 200 ม./วินาที2
ความทนทาน (ทางกล) มากกว่า 100 ล้านครั้ง (ความถี่เปิด/ปิด 18,000 ครั้ง/ชม.)
ความทนทาน (ไฟฟ้า) 500,000 ครั้งขึ้นไป (23°, โหลดพิกัด, ความถี่สวิตชิ่ง 1,800 ครั้ง/ชม.)
อัตราความล้มเหลว DC5V 1mA (ระดับ P, ค่าอ้างอิง) (ความถี่เปิด/ปิด 120 ครั้ง/นาที)
ขีดจำกัดอุณหภูมิในการทำงาน -55 ถึง 70°C (ไม่มีการแช่แข็งหรือควบแน่น)
ช่วงความชื้นในการทำงาน ความชื้นสัมพัทธ์ 5~85%
มวล ประมาณ 35g
ติดตั้งอย่างไร socket
ซ็อกเก็ตที่ใช้งานได้ PYF08S/ PYF08M/ PYF-08-PU/ PYF-08-PU-L/ PYFZ-08/ PYFZ-08-E/ PY08/ PY08-Y1/ PY08QN/ PY08QN2/ PY08QN-Y1/ PY08QN2-Y1/ PY08-02
