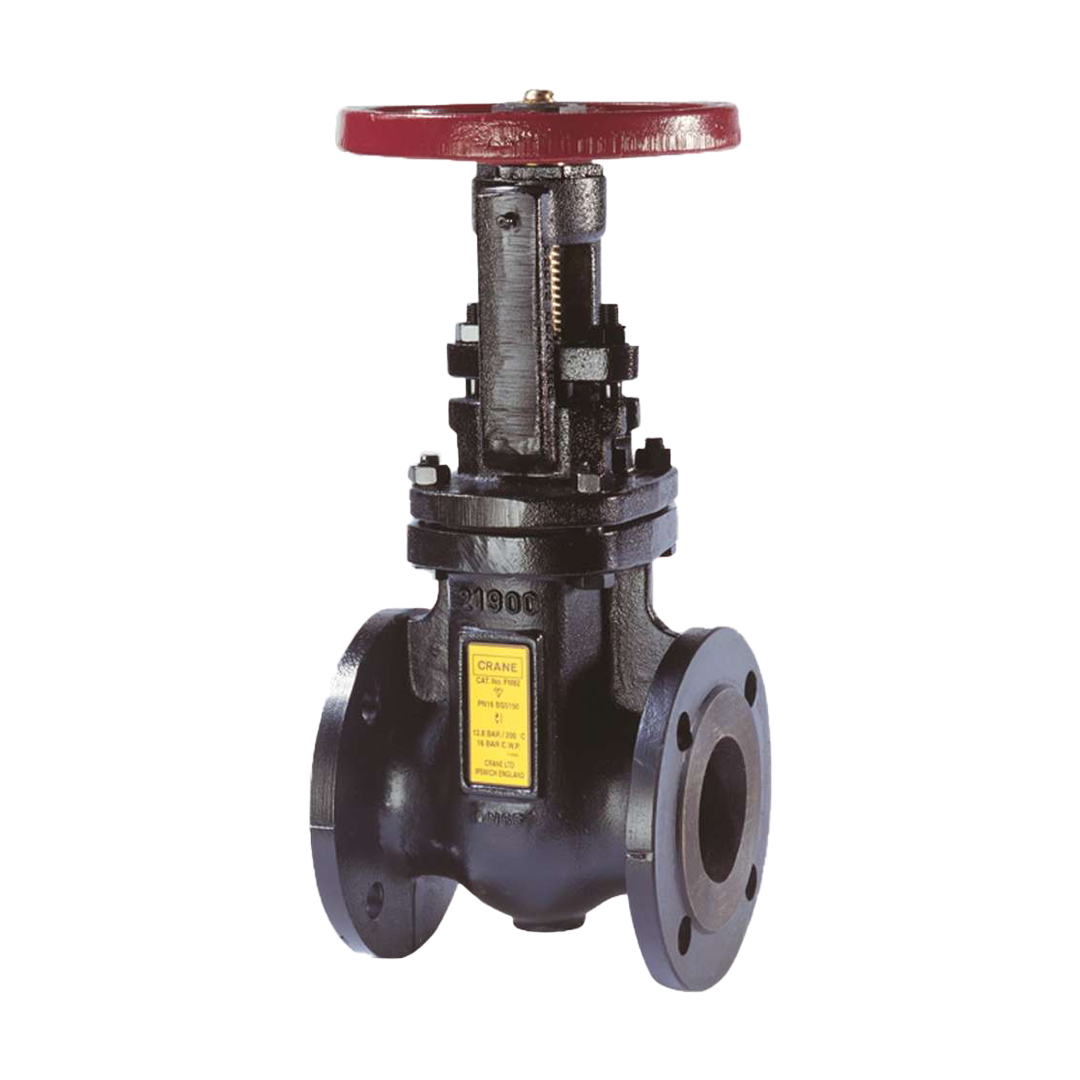

No. | Part | Material |
---|---|---|
1 | Body | Cast Iron BS EN 1561 GJL-250 |
2 | Bonnet/Yoke | Cast Iron BS EN 1561 GJL-250 |
2 | Bonnet | Cast Iron BS EN 1561 GJL-250 |
3 | Disc | Cast Iron BS EN 1561 GJL-250 |
4 | Stem | Stainless Steel 410 S21 |
5 | Body Seat Ring | Bronze BS EN 1982 CC491K |
6 | Disc Seat Ring | Bronze BS EN 1982 CC491K |
7 | Yoke Sleeve Bronze | BS EN 1982 CC491K |
8 | Yoke Sleeve Retg Nut | Ductile Iron ASTM A536 65-45-12 |
9 | Yoke Sleeve Nut | Malleable Iron BS EN 1562 GJMB 300-6 |
10 | Gland Flange | Malleable Iron BS EN 1562 GJMB 300-6 |
11 | Gland (2"-4") | Brass BS EN 12164 CW721R |
11 | Gland (5"-12") | Malleable Iron BS EN 1562 GJMB-300-6 |
13 | Packing | Graphite |
14 | Bonnet Gasket | Graphite wrapped with SS304 |
16 | Handwheel | Malleable Iron BS EN 1562 GJMB-300-6 |
18 | Body Plate | Aluminium |
20 | Yoke | Cast Iron BS EN 1561 GJL-250 |
Dimensions & Weights
SIZE(mm) | WEIGHT(Kg) | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) | H(mm) |
---|---|---|---|---|---|---|---|---|---|
50 | 22.5 | 178 | 20 | 165 | 334 | 399 | 19 | 203 | 102 |
65 | 26.4 | 190 | 20 | 185 | 354 | 432 | 19 | 203 | 122 |
80 | 31 | 203 | 22 | 200 | 375 | 469 | 19 | 203 | 135 |
100 | 44.3 | 229 | 24 | 220 | 449 | 566 | 22 | 229 | 155 |
125 | 72.3 | 254 | 26 | 254 | 575 | 714 | 28.5 | 305 | 185 |
150 | 88.1 | 267 | 26 | 279 | 649 | 813 | 28.5 | 305 | 212 |
200 | 140 | 292 | 30 | 340 | 800 | 1013 | 34.9 | 356 | 248 |
250 | 225 | 330 | 32 | 405 | 984 | 1257 | 39.7 | 406 | 320 |
300 | 314 | 356 | 32 | 460 | 1127 | 1454 | 39.7 | 457 | 378 |
