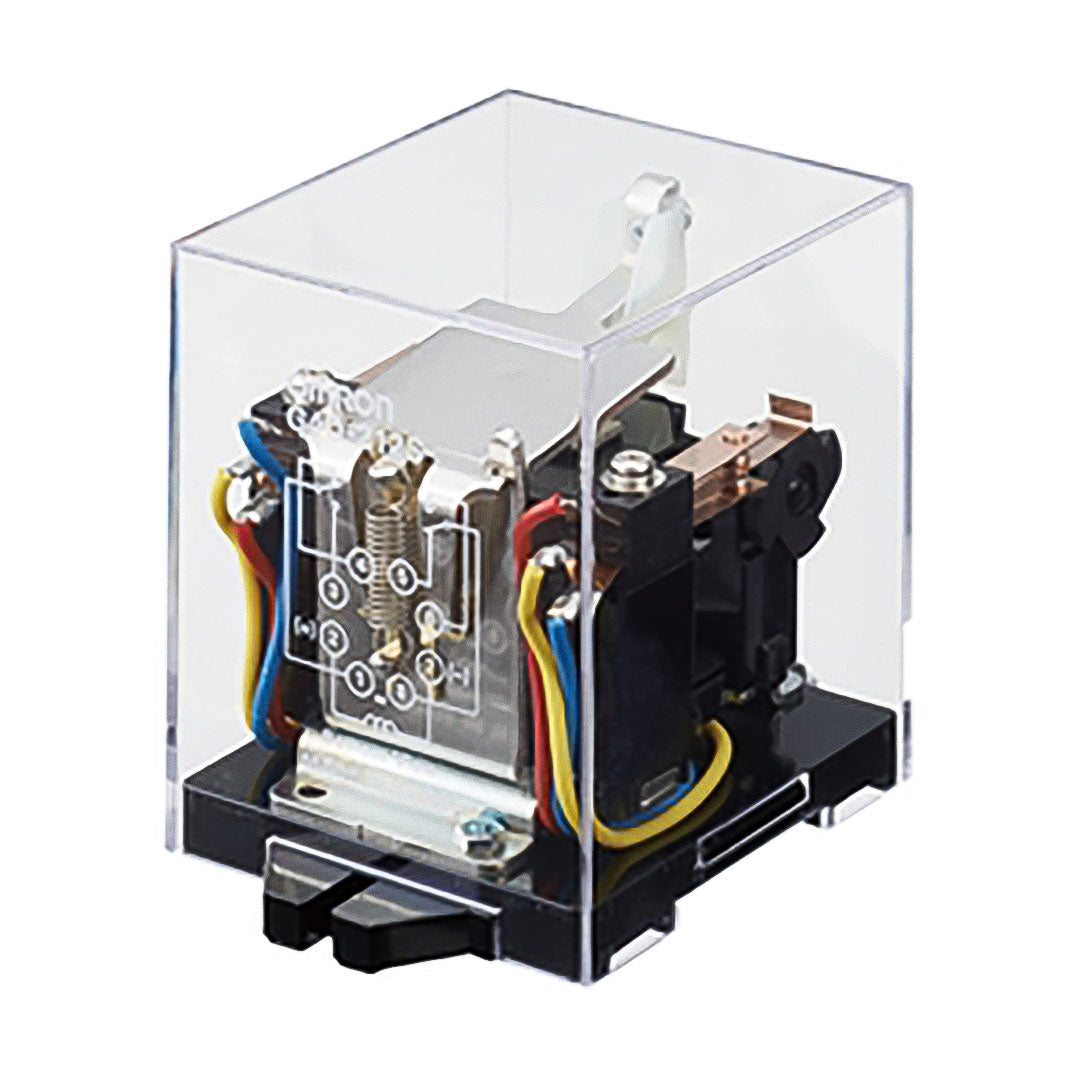

Ratchet Relay Omron G4Q-212S AC200/(220)

หลักการทำงานของ G4Q-212S AC200/(220)

G4Q-212S AC200/(220) เป็นรีเลย์ไฟฟ้าแบบล็อกชนิดปลั๊กอิน ผลิตโดย Omron ทำหน้าที่ควบคุมวงจรไฟฟ้ากระแสสลับ (AC) 200 โวลต์ หรือ 220 โวลต์

หลักการทำงาน:

เปิดรีเลย์

• จ่ายไฟฟ้ากระแสสลับ (AC) 200 โวลต์ หรือ 220 โวลต์ ไปยัง ขั้วคอยล์ (Coil)
• รีเลย์จะ "ล็อก" หมายความว่าจะยังคงเปิดอยู่แม้จะถอดไฟฟ้าออกจากขั้วคอยล์

ปิดรีเลย์

• จ่ายไฟฟ้ากระแสสลับ (AC) 200 โวลต์ หรือ 220 โวลต์ ไปยัง ขั้วตรงข้าม ของ ขั้วคอยล์ (Coil)
• รีเลย์จะ "ปลดล็อก" หมายความว่าจะปิด

รายละเอียดเพิ่มเติม:

• รีเลย์มี ขั้วสัมผัส (Contact terminals) สองขั้ว ใช้ต่อกับอุปกรณ์ที่ต้องการควบคุม (Load)
• รีเลย์มี ไดโอด (Diode) ต่ออยู่ข้ามขั้วคอยล์เพื่อป้องกันแรงดันไฟฟ้าย้อนกลับ (EMF) เมื่อปิดรีเลย์
• รีเลย์ ออกแบบมาสำหรับใช้งานกับไฟฟ้ากระแสสลับ (AC) เท่านั้น ห้ามจ่ายไฟฟ้ากระแสตรง (DC) ไปยังขั้วคอยล์
• รีเลย์มี ฉนวนไฟฟ้า ระหว่างขั้วคอยล์และขั้วสัมผัส 2,000 โวลต์

ตัวอย่างการใช้งาน G4Q-212S AC200/(220) ควบคุมเครื่องทำน้ำร้อน:

• ต่อสายไฟจากเครื่องทำน้ำร้อนไปยังขั้ว Common ของรีเลย์
• ต่อสายไฟอีกเส้นจากเครื่องทำน้ำร้อนไปยังขั้ว Contact terminal ของรีเลย์
• ต่อสายไฟ AC 200 โวลต์ หรือ 220 โวลต์ ไปยัง ขั้วคอยล์ (Coil) ของรีเลย์
• เมื่อจ่ายไฟ AC 200 โวลต์ หรือ 220 โวลต์ ไปยัง ขั้วคอยล์ เครื่องทำน้ำร้อนจะทำงาน เมื่อถอดไฟออกจาก ขั้วคอยล์ เครื่องทำน้ำร้อนจะยังคงทำงาน

วิธีปิดเครื่องทำน้ำร้อน:

• จ่ายไฟ AC 200 โวลต์ หรือ 220 โวลต์ ไปยัง ขั้วตรงข้าม ของ ขั้วคอยล์

หมายเหตุ:

• แรงดันไฟฟ้า AC ที่จ่ายไปยังขั้วคอยล์ควรเป็น 200 โวลต์ หรือ 220 โวลต์
• ห้ามจ่ายไฟฟ้ากระแสตรง (DC) ไปยังขั้วคอยล์
• รีเลย์ออกแบบมาสำหรับใช้งานในสภาพแวดล้อมปกติ
• ควรติดตั้งรีเลย์ในพื้นที่ที่มีอากาศถ่ายเทสะดวก

สเปคของรีเลย์ G4Q-212S AC200/(220)

ข้อมูลขดลวด

• 200 VAC ที่ความถี่ 50 Hz (กระแสไฟฟ้า 37 mA)
• 200 VAC ~ 220 VAC ที่ความถี่ 60 Hz (กระแสไฟฟ้า 32 mA ~ 36.8 mA)

ข้อมูลหน้าสัมผัส

• รูปแบบหน้าสัมผัส: DPDT (Double Pole Double Throw - 2 เส้นทาง 2 ตำแหน่ง)
• วิธีการสัมผัส: แบบ Form A (Normally Open - NO) หรือแบบ Form B (Normally Closed - NC) ขึ้นอยู่กับรุ่นของรีเลย์
• วัสดุหน้าสัมผัส: โลหะผสมเงิน (Ag Alloy) มีคุณสมบัติทนทานต่อการสึกหรอและ przewodność (provodnost - conductivity - การนำไฟฟ้า) ที่ดี

ความสามารถในการรองรับกระแสไฟฟ้าสูงสุด:

• 220 โวลต์ AC, 5 แอมแปร์ (สำหรับโหลดแบบ Resistive - โหลดแบบต้านทาน)
• 220 โวลต์ AC, 3 แอมแปร์ (สำหรับโหลดแบบ Inductive - โหลดที่มีขดลวด ด้วยค่า cosφ = 0.4)
• 24 โวลต์ DC, 5 แอมแปร์ (สำหรับโหลดแบบ Resistive)
• 24 โวลต์ DC, 4 แอมแปร์ (สำหรับโหลดแบบ Inductive - ด้วยค่า L/R = 7 มิลลิวินาที)

ขั้วต่อ

• ขั้วต่อแบบ Plug-in terminal สะดวกในการติดตั้งและถอดออก

ข้อมูลจำเพาะ
