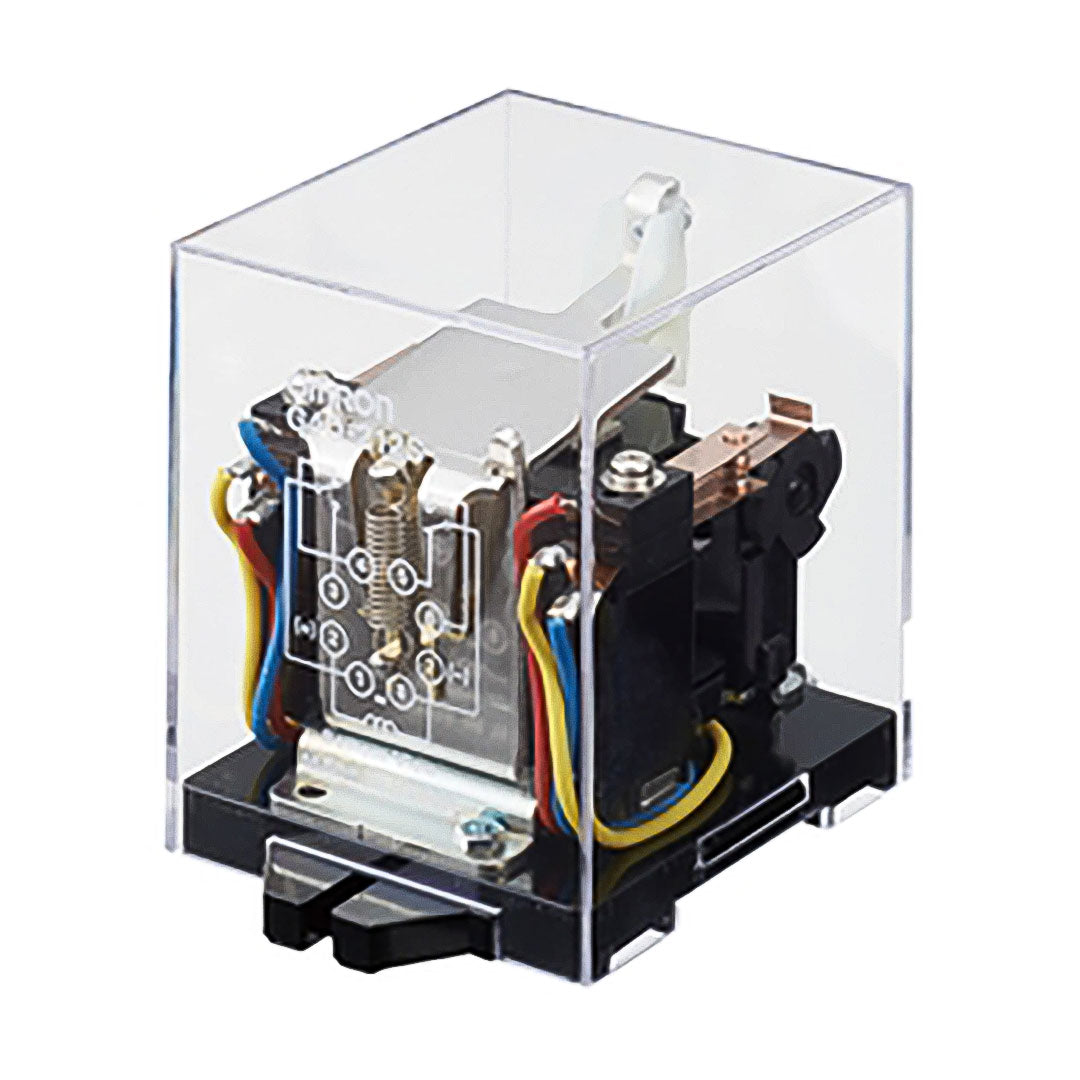

• Ratchet Relay Omron G4Q-212S DC100
1 1

Ratchet Relay Omron G4Q-212S DC100

Ratchet Relay Omron G4Q-212S DC100

2,236.00 ฿
2,236.00 ฿
ลดราคา ขายหมดแล้ว

OMRON

รายละเอียด Ratchet Relay Omron G4Q-212S DC100

หลักการทำงานของ G4Q-212S DC100

  • G4Q-212S DC100 เป็นรีเลย์ไฟฟ้าแบบล็อกแบบปลั๊กอิน ผลิตโดย Omron ทำงานคล้ายกับ G4Q-212S DC12 แต่ใช้แรงดันไฟฟ้าที่ต่ำกว่า 100VDC

หลักการทำงาน:

เปิดรีเลย์:

  • จ่ายแรงดันไฟฟ้ากระแสตรง (DC) ขั้วบวกไปยัง ขั้วคอยล์ (Coil) แรงดันไฟฟ้าต้องอยู่ระหว่าง 9V ถึง 11V
  • รีเลย์จะ "ล็อก" หมายความว่าจะยังคงเปิดอยู่แม้จะถอดแรงดันไฟฟ้าออกจากขั้วคอยล์

ปิดรีเลย์:

  • จ่ายแรงดันไฟฟ้ากระแสตรง (DC) ขั้วลบไปยัง ขั้วคอยล์ (Coil) แรงดันไฟฟ้าต้องอยู่ระหว่าง -9V ถึง -11V
  • รีเลย์จะ "ปลดล็อก" หมายความว่าจะปิด

รายละเอียดเพิ่มเติม:

  • รีเลย์มี ขั้วสัมผัส (Contact terminals) สองขั้ว ใช้ต่อกับอุปกรณ์ที่ต้องการควบคุม (Load)
  • รีเลย์มี ไดโอด (Diode) ต่ออยู่ข้ามขั้วคอยล์เพื่อป้องกันแรงดันไฟฟ้าย้อนกลับ (EMF) เมื่อปิดรีเลย์
  • รีเลย์ ออกแบบมาสำหรับใช้งานกับไฟฟ้ากระแสตรง (DC) เท่านั้น ห้ามจ่ายไฟฟ้ากระแสสลับ (AC) ไปยังขั้วคอยล์

ตัวอย่างการใช้งาน G4Q-212S DC100 ควบคุมไฟ:

  • ต่อสายไฟด้านหนึ่งของหลอดไฟไปยังขั้ว Common ของรีเลย์
  • ต่อสายไฟอีกด้านหนึ่งของหลอดไฟไปยังขั้ว Contact terminal ของรีเลย์
  • ต่อสายไฟบวกจากแหล่งจ่ายไฟ 100V DC ไปยังขั้ว +100V ของรีเลย์
  • ต่อสายไฟลบจากแหล่งจ่ายไฟ 100V DC ไปยังขั้ว -100V ของรีเลย์
  • เมื่อจ่ายแรงดันไฟฟ้าขั้วบวกไปยัง ขั้วสัญญาณ (Signal terminal) รีเลย์จะเปิดและหลอดไฟจะสว่าง เมื่อถอดแรงดันไฟฟ้าออกจาก ขั้วสัญญาณ รีเลย์จะยังคงเปิดอยู่

วิธีปิดไฟ:

  • จ่ายแรงดันไฟฟ้าขั้วลบไปยัง ขั้วสัญญาณ

หมายเหตุ:

  • แรงดันไฟฟ้าที่จ่ายไปยังขั้วคอยล์ควรอยู่ในช่วง 9V ถึง 11V
  • ห้ามจ่ายไฟฟ้ากระแสสลับ (AC) ไปยังขั้วคอยล์
  • รีเลย์ออกแบบมาสำหรับใช้งานในสภาพแวดล้อมปกติ
  • ควรติดตั้งรีเลย์ในพื้นที่ที่มีอากาศถ่ายเทสะดวก

สเปคของรีเลย์ G4Q-212S DC100

ข้อมูลขดลวด

  • แรงดันไฟฟ้าใช้งาน: 100 โวลต์ DC
  • กระแสไฟฟ้าใช้งาน: 39 มิลลิแอมแปร์ (mA)

ข้อมูลหน้าสัมผัส

  • รูปแบบหน้าสัมผัส: DPDT (Double Pole Double Throw - 2 เส้นทาง 2 ตำแหน่ง)
  • วิธีการสัมผัส: แบบ Form A (Normally Open - NO) หรือแบบ Form B (Normally Closed - NC) ขึ้นอยู่กับรุ่นของรีเลย์
  • วัสดุหน้าสัมผัส: โลหะผสมเงิน (Ag Alloy) มีคุณสมบัติทนทานต่อการสึกหรอและ przewodność (provodnost - conductivity - การนำไฟฟ้า) ที่ดี

ความสามารถในการรองรับกระแสไฟฟ้าสูงสุด:

  • 220 โวลต์ AC, 5 แอมแปร์ (สำหรับโหลดแบบ Resistive - โหลดแบบต้านทาน)
  • 220 โวลต์ AC, 3 แอมแปร์ (สำหรับโหลดแบบ Inductive - โหลดที่มีขดลวด ด้วยค่า cosφ = 0.4)
  • 24 โวลต์ DC, 5 แอมแปร์ (สำหรับโหลดแบบ Resistive)
  • 24 โวลต์ DC, 4 แอมแปร์ (สำหรับโหลดแบบ Inductive - ด้วยค่า L/R = 7 มิลลิวินาที)

ขั้วต่อ

  • ขั้วต่อแบบ Plug-in terminal สะดวกในการติดตั้งและถอดออก

สเปคของรีเลย์ G4Q-212S DC100

ข้อมูลขดลวด

  • แรงดันไฟฟ้าใช้งาน: 100 โวลต์ DC
  • กระแสไฟฟ้าใช้งาน: 39 มิลลิแอมแปร์ (mA)

ข้อมูลหน้าสัมผัส

  • รูปแบบหน้าสัมผัส: DPDT (Double Pole Double Throw - 2 เส้นทาง 2 ตำแหน่ง)
  • วิธีการสัมผัส: แบบ Form A (Normally Open - NO) หรือแบบ Form B (Normally Closed - NC) ขึ้นอยู่กับรุ่นของรีเลย์
  • วัสดุหน้าสัมผัส: โลหะผสมเงิน (Ag Alloy) มีคุณสมบัติทนทานต่อการสึกหรอและ przewodność (provodnost - conductivity - การนำไฟฟ้า) ที่ดี

ความสามารถในการรองรับกระแสไฟฟ้าสูงสุด:

  • 220 โวลต์ AC, 5 แอมแปร์ (สำหรับโหลดแบบ Resistive - โหลดแบบต้านทาน)
  • 220 โวลต์ AC, 3 แอมแปร์ (สำหรับโหลดแบบ Inductive - โหลดที่มีขดลวด ด้วยค่า cosφ = 0.4)
  • 24 โวลต์ DC, 5 แอมแปร์ (สำหรับโหลดแบบ Resistive)
  • 24 โวลต์ DC, 4 แอมแปร์ (สำหรับโหลดแบบ Inductive - ด้วยค่า L/R = 7 มิลลิวินาที)
ขั้วต่อ
  • ขั้วต่อแบบ Plug-in terminal สะดวกในการติดตั้งและถอดออก

ข้อมูลจำเพาะ

ความต้านทานต่อการสัมผัส สูงสุด 50 mΩ (วิธีลดแรงดันด้วย 5 VDC 1 A)
เวลาทำการ สูงสุด 60 มิลลิวินาที (เมื่อใช้กำลังไฟพิกัดการทำงาน 23 ℃ ไม่รวมการเด้งกลับของหน้าสัมผัส)
ความถี่ในการทำงานสูงสุด กลไก: 1200 ครั้ง/ชั่วโมง อัตราโหลด: 1200 ครั้ง/ชั่วโมง
ความต้านทานของฉนวน ระหว่างขดลวดและหน้าสัมผัส: นาที 100 MΩ (ที่ 500 VDC)
ระหว่างหน้าสัมผัสที่มีขั้วต่างกัน: นาที 100 MΩ (ที่ 500 VDC)
ระหว่างหน้าสัมผัสที่มีขั้วเดียวกัน: นาที 100 MΩ (ที่ 500 VDC)
ความเป็นฉนวน ระหว่างคอยล์และหน้าสัมผัส: 2000 VAC 50/60 Hz 1 นาที
ระหว่างหน้าสัมผัสที่มีขั้วต่างกัน: 2000 VAC 50/60 Hz 1 นาที
ระหว่างหน้าสัมผัสที่มีขั้วเดียวกัน: 1000 VAC 50/60 Hz 1 นาที
ความต้านทานการสั่นสะเทือน (การทำลาย) 10 ถึง 55 ถึง 10 Hz, แอมพลิจูดค่าเดียว 0.75 มม. (แอมพลิจูดสองเท่า 1.5 มม.)
ความต้านทานการสั่นสะเทือน (ทำงานผิดปกติ) 10 ถึง 55 ถึง 10 Hz, แอมพลิจูดค่าเดียว 0.25 มม. (แอมพลิจูดสองเท่า 0.5 มม.)
ทนต่อแรงกระแทก (ทำลาย) 500 ม./วินาที2
ความต้านทานต่อแรงกระแทก (ทำงานผิดปกติ) 100 ม./วินาที2
ความอดทน (เครื่องกล) ขั้นต่ำ 5,000,000 ก้าว (ความถี่ในการสลับ 1,200 การทำงาน/ชม.)
ความทนทาน (ไฟฟ้า) ขั้นต่ำ 500,000 ก้าว (23 ℃, โหลดพิกัด, ความถี่สวิตชิ่ง 1,200 การทำงาน/ชม.)
อัตราความล้มเหลว 100 mA ที่ 5 VDC (ระดับความล้มเหลว: ค่าที่ต้องการ, ความถี่ในการสลับ: 60 การทำงานต่อนาที)
อุณหภูมิแวดล้อม (ขณะทำงาน) -10 ถึง 55 ℃ (ไม่มีการแช่แข็งหรือควบแน่น)
ความชื้นโดยรอบ (ขณะทำงาน) 5 ถึง 85 %
น้ำหนัก ประมาณ 340 g
วิธีการติดตั้ง Socket
ซ็อกเก็ตที่ใช้งานได้ 8PFA1/PL08
